Сегодня бесперебойную и постоянную подачу горячей воды во многие частные особняки и квартиры обеспечивают бытовые водонагреватели. Для тех, кто знает, как провести подключение проточного водонагревателя или накопительной модели самостоятельно, есть отличная возможность сэкономить свои средства и получить удовольствие от проделанной работы.

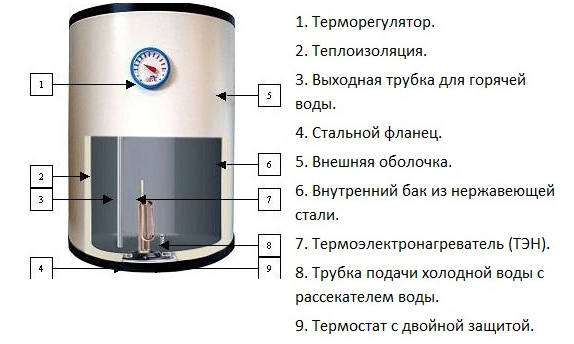

Схема устройства водонагревателя

Схема устройства водонагревателя.

Выбор устройства

Прежде чем приобрести и подключить водонагреватель самостоятельно, необходимо определиться с его типом, который будет устраивать всех домочадцев. Потому что этим прибором будут одинаково пользоваться все члены семьи, он должен быть удобен и прост в быту. Производители предлагают два вида моделей для нагрева воды: накопительные и проточные.

Работа накопительного устройства основана на сборе и нагреве воды в специальном накопителе. Среди потребителей этот вид устройства считается наиболее популярным. Такая востребованность накопительного водонагревателя объясняется сравнительно невысокой стоимостью модели и простотой в подключение к электричеству.

Схема подключения проточного водонагревателя

Схема подключения проточного водонагревателя.

В проточной модели вода нагревается, проходя через отдельную емкость. Установка проточного водонагревателя происходит сразу на водопроводный кран. Основным недостаткам этого устройства является то, что для нагрева воды тратится достаточно большое количество электричества. А такое условие не всегда выполнимо в домах, которые относятся к старым постройкам.

Советы по установке устройства:

  1. Приобретая желаемый тип бойлера, следует внимательно прочитать инструкцию, которая к нему прилагается. Монтаж и подключение любой модели водонагревателя проводится согласно руководству и требованиям от производителя, а также общих правил безопасности.
  2. До начала всех монтажных работ следует выбрать подходящую стену, где будет установлено устройство.
  3. Необходимо проверить состояние проводки, трубопровода и стояков. Если они не соответствуют требованиям, и во избежание проблем в дальнейшем их лучше заменить.
Вернуться к оглавлению

Накопительная модель

Установку и подключение накопительного водонагревателя нетрудно и качественно сделать под силу даже новичку. Самое главное, чтобы стена, где будет крепиться оборудование, была обязательно капитальной и способной выдержать двойную нагрузку, которая зависит от размера самой емкости водонагревателя. Иначе возникнет опасность для жизни всех членов семьи.

Схема подключения накопительного водонагревателя

Схема подключения накопительного водонагревателя.

  1. На соответствующей стене посредством рулетки, линейки и карандаша необходимо разметить места крепления накопительного водонагревателя.
  2. С помощью электрической дрели сделать отверстия на стене.
  3. Вставить в эти отверстия стержни крепления и закрутить туда крючки.
  4. Надеть водонагревательный аппарат на крючки.
  5. После подключения накопительного водонагревателя к электросети рекомендуется вывести наружу все места подключения.
  6. Используя гибкие шланги, провести соединение мест подключения с вводом и выводом из системы.
  7. Во избежания утечки воды в местах соединения проложить резиновые прокладки.
  8. В точке ввода холодной воды надо дополнительно установить клапан, посредством которого можно всегда удалить лишнее давление из системы.
  9. Для удобства обслуживания накопительного водонагревателя следует перед запорным краном установить тройник, который позволит при необходимости выводить лишнюю воду из резервуара.
  10. Руководствуясь инструкцией производителя, необходимо провести подключение водонагревателя к электропитанию.
  11. По окончании всех работ можно подключить систему к электричеству. Сигналом того, что система подключена правильно и полностью готова к работе, будет световой индикатор, который должен загореться.
Вернуться к оглавлению

Проточное изделие

Проточная модель для нагрева воды характеризуется небольшим размером и весом. Такие качества модели дают прекрасную возможность разместить этот прибор в любом подходящем для этого месте. Но такой прибор имеет свои строгие требования, которые обязательно следует соблюдать. Это значит, что счетчик должен быть от 40 А и выше, кабель проводки от 4 до 6 мм² и автовыключатель от 32 до 40 А. Прибор к электросети можно подключить двумя способами: стационарным или временным.

Схема монтажа клапанов водонагревателя

Схема монтажа клапанов водонагревателя.

Стационарное присоединение:

  1. В трубы с холодной и горячей водой врезают по одному тройнику.
  2. Устанавливают вентили, а места их соединения с трубой дополнительно обрабатывают герметичной пастой.
  3. Трубу, по которой проходит холодная вода, соединяют с местом ввода обогревательной системы.
  4. Выход горячей воды соединяют с вентилем нагретой воды с помощью шланга.

Временное присоединение:

  1. Для временного присоединения проточного водонагревателя устанавливают душевой шланг. А если предусматривается периодическое подключение к централизованной горячей воде, то этот шланг можно на время перекрывать.
  2. В проточное устройство устанавливают запорный вентиль.
  3. Водонагревающее устройство посредством шланга соединяют с запорным вентелем.
  4. Для нормальной работы всей системы необходимо открыть холодную и горячую воду, подключить аппарат к электричеству.

На заключительном этапе необходимо открыть все краны и смесители, чтобы проверить правильность присоединения и герметичность самих мест присоединения. Если все выполнено правильно, то из смесителя должна потечь горячая вода.

Важно, что при установке проточного водонагревателя своими руками, необходимо полное перекрытие всего стояка с горячей водой в многоэтажном доме.

Материалы и инструменты:

  • стержни крепления;
  • гибкие шланги;
  • резиновые прокладки;
  • клапан для вывода давления;
  • тройники;
  • душевой шланг;
  • запорный вентиль;
  • герметичное средство;
  • льняные нити;
  • линейка;
  • рулетка;
  • карандаш;
  • электрическая дрель;
  • разводные ключи;
  • гаечные ключи;
  • отвертка;
  • пассатижи.

Самостоятельное подключение водонагревателя требует определенного навыка и знаний в области сантехнических и электрических работ. Если такая задача кажется трудновыполнимой, то лучше всего обратиться за помощью к специалисту в этом деле. Так будет гарантирована правильная установка аппарата и безопасность при его дальнейшем использовании.
