Как выполнить подключение полотенцесушителя?

  • Дата: 12-03-2015
  • Просмотров: 300
  • Комментариев:
  • Рейтинг: 21
Оглавление: [скрыть]
  • Конструкции
  • Существующие виды
  • Подготовка к установке
  • Соединительные элементы
  • Подключение с перемычкой
  • Соединение полотенцесушителя
  • Особые требования
  • Инструменты

Полотенцесушитель – это удобный и полезный элемент ванной комнаты. С его помощью поддерживается нужная температура, можно быстро высушить какую-нибудь вещь. Сложность может вызвать только подключение полотенцесушителя.

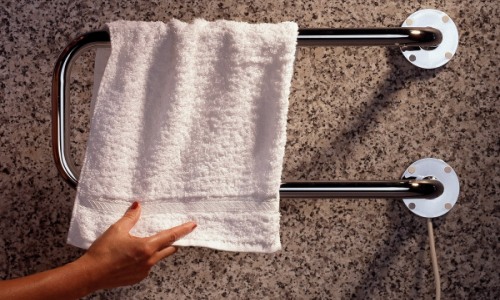

Полотенцесушитель

Полотенцесушитель в ванной необходим для поддержания микроклимата от лишней влаги помещения.

В продаже можно найти разные модели таких устройств. Монтаж также облегчается доступностью необходимых соединительных деталей. Важно понять их назначение и произвести подключение самостоятельно.

Конструкции

Полотенцесушители могут быть водяными, электрическими или комбинированными. Наибольшее применение находят водяные устройства, где температура поддерживается горячей водой. Обычно полотенцесушитель подключается к централизованной системе горячего водоснабжения (за исключением некоторых частных строений, где горячая вода обеспечивается нагревательными устройствами).

Устройство полотенцесушителя

Устройство полотенцесушителя.

Конструктивно полотенцесушитель представляет собой изогнутую трубу или систему труб. Наиболее простая конструкция – это П-образный полотенцесушитель, имеющий один изгиб на 180° по достаточно большому радиусу.

К простым относится М-образная конструкция, подразумевающая собой три изгиба и взаимно противоположное направление трубы после изгиба. Аналогичная конструкция (но с большим количеством изгибов) имеет модель типа «змейка». Эти конструкции включают в себя одну изогнутую трубу.

Полотенцесушитель типа «лесенка» находит широкое распространение среди предлагаемых стандартных устройств.

Он состоит из двух труб, соединенных между собой перемычкой и образующих прямоугольный контур. Внутри контура к ним присоединено несколько труб, расположенных параллельно. Таким образом, формируется вид лестницы. Более сложная конструкция подразумевает собой клетчатый вид.

Вернуться к оглавлению

Существующие виды

Виды полотенцесушителей

Виды полотенцесушителей.

Метод соединения с системой горячего водоснабжения во многом определяется расположением и размерами подводящей водопроводной трубы. Наиболее распространен вариант, когда подводящая труба уложена сверху стены. В этом случае осуществляется прямая врезка в систему водоснабжения. Иногда в ванных сделаны два вывода на сушилку непосредственно из стены. Это дает только один вариант подключения – боковой (изгибание концов трубы полотенцесушителя в сторону стены).

Само подключение может осуществляться параллельно или последовательно. При последовательном подключении весь поток горячей воды проходит через полотенцесушитель. При параллельном подключении концы трубы сушилки врезаются в проходящую водопроводную трубу в двух разных точках. Происходит разделение потока воды (прямой поток по водопроводной трубе и параллельный поток через полотенцесушитель). По месту расположения подключения можно выделить нижнее горизонтальное, верхнее горизонтальное и боковое вертикальное. Оптимальным по распределению температуры по сушилке считается нижнее подключение.

Наконец, подключение может быть непосредственно к трубе системы водоснабжения или с использованием дополнительных труб. Их проводят от основной трубы к месту желательного расположения полотенцесушителя.

Вернуться к оглавлению

Подготовка к установке

Прежде чем подключить змеевик, необходимо подготовить место его установки. Как правило, в ванных есть старая сушилка, которую необходимо демонтировать.

Схема подключения полотенцесушителя

Рисунок 1. Схема подключения полотенцесушителя.

Если она закреплялась на резьбе, то вопрос решается очень просто: с помощью газового (сантехнического) ключа откручивается соединительная муфта, снимается старая сушилка. Если прежняя сушилка приварена к трубе, то ее необходимо срезать с помощью болгарки, причем так, чтобы оставшаяся длина конца трубы позволила нарезать резьбу.

Составляется схема расположения нового полотенцесушителя. Производится разметка мест крепления. Кронштейны, на которых крепилась сушилка, извлекаются из стены. Если это затруднено, то они срезаются болгаркой. Идеальный случай – совпадение мест крепления. Тогда кронштейны сохраняются. При планировании размещения нового устройства надо учитывать следующие условия. Полотенцесушитель не должен располагаться дальше 2 м от трубы водоснабжения. Расстояние от внешнего покрытия стены до трубы сушилки зависит от диаметра трубы: при диаметре до 23 мм расстояние должно быть не менее 35 мм, при диаметре в 50 мм – не менее 50 мм (рис. 1).

Установка полотенцесушителя осуществляется только после завершения облицовки стены. Поэтому, если необходимо, то места извлечения шпатлюются и восстанавливается внешнее покрытие стены. До этого устанавливаются новые кронштейны (если это необходимо). Для этого делаются отверстия в стене перфоратором или электродрелью, в них закрепляются кронштейны.

Вернуться к оглавлению

Соединительные элементы

Виды подключения полотенцесушителей

Виды подключения полотенцесушителей.

Надежность работы устройства зависит от того, как подключить полотенцесушитель к системе водоснабжения. Для подключения лучше использовать стандартные соединительные элементы. Соединение с основной трубой обеспечивается с помощью разъемных резьбовых муфт.

Их необходимо подобрать строго по размерам водопроводной трубы и трубы сушилки. Кроме того, муфты бывают разных конструкций, поэтому необходимо подобрать те, которые подходят для выбранного полотенцесушителя. При врезке в трубу потребуется муфта-тройник. Подключение с изгибом обеспечивает угловой переходник.

Чтобы обеспечить независимое включение устройства, следует приобрести запорные краны. Для ликвидации воздушных пробок в системе целесообразна установка краника Маевского. Кроме того, при монтаже сушилки невозможно обойтись без набора прокладок, а также накидных и прижимных гаек.

Вернуться к оглавлению

Подключение с перемычкой

Узел подключения полотенцесушителя

Рисунок 2. Узел подключения полотенцесушителя.

Для того чтобы подключить полотенцесушитель, его необходимо правильно и надежно подсоединить к системе горячего водоснабжения. Если в системе в среднем поддерживается температура воды 60-70° С, то вполне достаточно использовать последовательную схему подключения устройства. Однако, для того чтобы застраховаться от случайностей, лучше использовать параллельную или комбинированную схему, т. е. позволяющую при необходимости отключить сушилку и обеспечить прямой поток воды.

Параллельная схема подразумевает собой врезку непосредственно в прямую трубу или подсоединение дополнительного прямого участка, т. е. перемычки (если единство водопроводной трубы нарушено ранее). Комбинированная система предусматривает запорный кран в этом дополнительном отрезке трубы (рис. 2).

Перемычка (байпас) изготавливается из трубы диаметром, равным диаметру подводящей водопроводной трубы, длиной, равной длине разрыва трубы. На концах байпаса нарезается резьба. Соединение с водопроводной трубой осуществляется с помощью резьбовой муфты-тройника, свободный выход которой предназначен для присоединения трубы полотенцесушителя. При необходимости байпас присоединяется к трубе через шаровой кран.

Вернуться к оглавлению

Соединение полотенцесушителя

Схема врезки полотенцесушителя

Схема врезки полотенцесушителя.

После монтажа перемычки полотенцесушитель устанавливается на кронштейны и фиксируется в них. Затем производится непосредственное соединение с водоснабжением. На входной конец сушилки накручивается запорный кран. Затем при помощи соединительных фитингов (прямой или угловой переходник) вход и выход устройства соединяются в тройнике с водопроводной трубой и перемычкой.

При этом соединение входной трубы осуществлено через запорный кран, что обеспечивает независимое включение (отключение) полотенцесушилки. На другом конце устройства через муфту-тройник устанавливается краник (клапан) Маевского. Труба сушилки пропускается через горизонтальные отверстия тройника, а на вертикальный вывод монтируется клапан Маевского через переходник, который фиксируется накидной гайкой.

Вернуться к оглавлению

Особые требования

От того, как подключить полотенцесушитель, зависят риск затопления помещения, температурный режим и т. д. При подключении необходимо выполнять ряд обязательных условий.

Прежде всего, установка и подключение нового устройства должны учитывать особенности прокладки водопроводных труб и не создавать препятствий для потока воды.

Установка электрического полотенцесушителя

Установка электрического полотенцесушителя.

Запрещается применение в сушилках труб меньшего диаметра, чем диаметр подводящей водопроводной трубы, чтобы не создавать избыточного давления в сушилке. Все резьбовые соединения (фитинги, муфты, переходники и т. п.) должны осуществляться через уплотнительные прокладки (резиновые или фторопластовые).

Поток горячей воды в полотенцесушителе должен направляться сверху вниз. Регулирование запорных кранов (особенно шаровых кранов) должно производиться плавно, без усилия. Обязательно должна быть предусмотрена возможность экстренного отключения воды, поступающей в полотенцесушитель. Установка полотенцесушителя, если он не был предусмотрен проектом, должна быть согласована в соответствующих инстанциях.

Вернуться к оглавлению

Инструменты

Для установки и подсоединения полотенцесушителя потребуются:

  • болгарка;
  • электродрель;
  • перфоратор;
  • ножовка по металлу;
  • ключ газовый (сантехнический);
  • ключ разводной;
  • набор гаечных ключей;
  • отвертка;
  • плоскогубцы;
  • ножницы;
  • рулетка;
  • штангенциркуль.

Если приобретен стандартный качественный полотенцесушитель, как подключить его к системе водоснабжения? Достаточно использовать предусмотренные соединительные детали и аккуратно произвести все работы.
